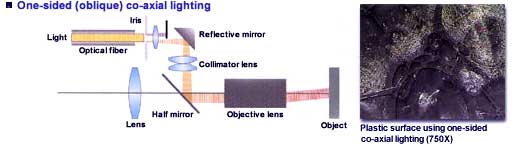

New One-Sided Co-axial Lighting Brings Out New
Information from Old Samples

Hirox의 MX-2525C, MX-7575C는 250(75)배에서 최대 2500(750)배의 Zoom Ratio를 가지고, Vertical Lighting과 One Sided Co-axial Lighting 조명을 동시에 지원하는 Zoom Lens입니다.

Vertical Lighting과 One Sided Co-axial 조명의 사용과 배율의 변화에 상관없이 항상 같은 Working Distance를 이용해서 어떠한 배율에서도 최상의 선명하고 깨끗한 영상을 얻을 수 있습니다.

MX-2525CS -Specifications-

250X to 2500X Magnification (on 15"monitor)
Inspection Area H: 1.2-0.12mm V: 0.9-0.09mm
Depth of Field: 168-3.8 micrometer
Working Distance: 14mm
Max.Diameter: 60mm, Length: 298mm,Weight: 1.7kg

MX-7575CS -Specifications-
750X to 750X Magnification (on 15"monitor)
Inspection Area H: 4.0-0.4mm V: 3.0-0.3mm
Depth of Field: 1.9-0.028mm
Working Distance: 40mm
Max.Diameter: 60mm, Length: 298mm,Weight: 1.7kg

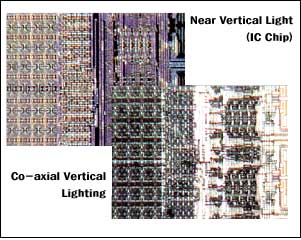

보통 말하는 Vertical Light(수직 조명)은
거의 수직에 가까운 조명 - 흔히 Near-Vertical이라고도 합니다.

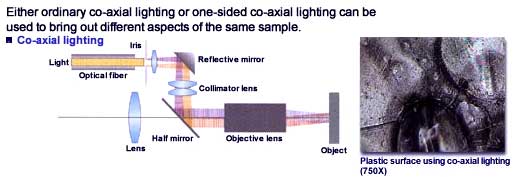

Co-axial Lighting(동축 낙사 조명)은 Co-axial 렌즈와 수직으로 평행하게 나가는 조명을 말합니다. 완전 평면인 반사 샘플로부터 획득한 이미지는 렌즈에서 나간 조명에 의한 실제의 반사 이미지가 됩니다.
이러한 조명은 완전 평면 혹은 Polished Sample등과 같은 샘플의 관찰을 목적으로 만들어져 거울등과 같은 샘플의 표면 관찰시 Scratch나 혹은 다른 결함이 저반사의 Dark Area로 나타나게 됩니다.
Co-axial Lighing을 사용해서 Silicon Wafer등의 샘플 관찰시 일반 조명에서
보이지 않던 또다른 세밀한 관찰 환경제공 Vertical Co-axial
