MX-2100Z

High Magnification and High Resolution

Hirox의 MX-2100Z는 MX-1060Z와 유사하게 설계한 200X에서 1000X의 배율을 가지고 있는 고해상도의 Zoom Lens입니다.
배율이 높아지면 관찰 심도가 매우 낮아지는것이 사실이지만,
MX-2100Z는 그럼에도 불구 매우 높은 이미지의 Contrast를 유지.
다양한 어댑터를 사용할 수 있고, 배율의 변화와 관계없이 항상 같은 Working Distance를 유지합니다.

Specifications

200X to 1000X Magnification (on 15"monitor)

Inspection Area H: 1.5-0.3mm V: 1.14-0.23mm
Depth of Field: 0.134-0.023mm
Working Distance: 3mm
Max.Diameter: 37.5mm, Length: 180.5mm, Weight: 290g

Variable Working Distance Adapter는 렌즈 배율에 영향을 주지 않으면서 초점거리를 늘려줌.
Variable Working Distance 어댑터를 사용할 수 있는 렌즈는 렌즈 페이지에 "WD" 아이콘으로 확인하실 수 있습니다

   Variable Lingting Adapter를 사용해서 일반적인 Vertical Lignting(수직 조명)에서 Side    Lighting(수평 조명)으로 변환할 수 있습니다.

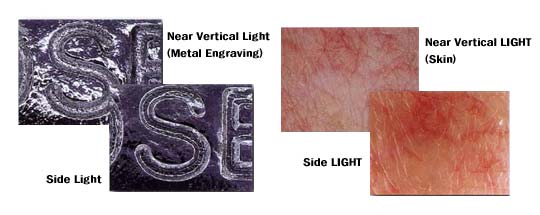

   실제로 조명이 정확하게 일치하지 않으면 관찰이 힘든 샘플예가 많이 있습니다. 예로 반사가    심한 샘플의 경우 조명의 각도를 조정, 반사를 감소시켜 관찰면을 개선할 수 있습니다.
   물론 사람의 피부의 관찰시에는 수직 조명을 사용하여 실제 피부의 표면을 선명하게 관찰할    수 있습니다.
   또한 Side Lignting(수평 조명)을 사용해서 피부의 투명한 표면으로 빛을 통과시켜 실제의    피부아래의 모세혈관을 관찰할 수도 있습니다.
   Adapter를 사용해서 빛의 각도를 다양하게 조절함으로써 관찰자는 주어진 샘플에 맞는
   적절한 조명을 주어 최적의 관찰을 할 수 있습니다

   Diffuse Lighting Adapter는 조명의 각도를
  조절하는 옵션을 사용하는 것이 아니라 빛의
  난반사를 막기 위해서 빛의 강도를 부드럽게    해줍니다.
   Diffuse Lighting Adapter는 거친 표면을
   가진 금속 샘플의 빛의 난반사를 감소시켜    정확한 표면의 관찰시에 매우 유용합니다.
   Diffuse Light는 다양한 방향으로 빛을
  전달하고, 샘플에 닿는 빛의 분산의
  밸런스를 맞추어서 강한 반사의 영향을
  최소한으로 줄여줍니다.
  Diffuse Lighting Adapter는 반사 때문에
  관찰이 어려운 많은 샘플에 대해서 최적의
  조건을 제공합니다.

보통의 광에는 자연광(Natural Light)과
편광(Polarized Light)이 함께 공존합니다.

  자연광선이 사방으로 분산될 때 평광
  또한, 같은 면의 광선에서
  발견할 수 있습니다.
  Polarizing Filter는 이러한 빛의 특성을
  사용할 수 있도록 합니다. Polarized   Lighting Adapter를 사용해서 빛의 표면   반사를 감소시키거나 특정 개체를 다른
  색으로 분해할 수 있습니다.

보통 말하는 Vertical Light(수직 조명)은
거의 수직에 가까운 조명 - 흔히 Near-Vertical이라고도 합니다.

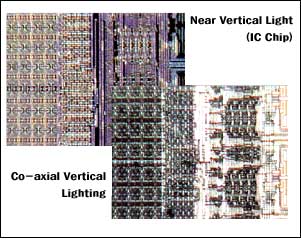

Co-axial Lighting(동축 낙사 조명)은 Co-axial 렌즈와 수직으로 평행하게 나가는 조명을 말합니다. 완전 평면인 반사 샘플로부터 획득한 이미지는 렌즈에서 나간 조명에 의한 실제의 반사 이미지가 됩니다.
이러한 조명은 완전 평면 혹은 Polished Sample등과 같은 샘플의 관찰을 목적으로 만들어져 거울등과 같은 샘플의 표면 관찰시 Scratch나 혹은 다른 결함이 저반사의 Dark Area로 나타나게 됩니다.
Co-axial Lighing을 사용해서 Silicon Wafer등의 샘플 관찰시 일반 조명에서
보이지 않던 또다른 세밀한 관찰 환경 제공

Magnification Change

Magnification Adapter를 사용해서 렌즈의 줌 범위를 확장할 수 있습니다. 가능한 배율 변화는 각 렌즈 페이지를 참고하시기 바랍니다.
