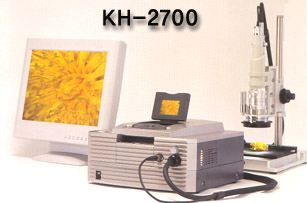

KH-2700

▒ Products> > Main Unit > > KH-2700

자연색상 구현

- Metal Halide Lamp 채용

고화질의 현미경 영상은

좋은 광원으로 부터 출발합니다.
관찰시 신뢰성 높은 잇점을 제공합니다.

- 광효율이 24W의 Metal Halide Lamp가 100W Halogen Lamp보다 훨씬 우수하기 때문에 기존의 조명시스템 보다 밝기가
개선되었습니다.

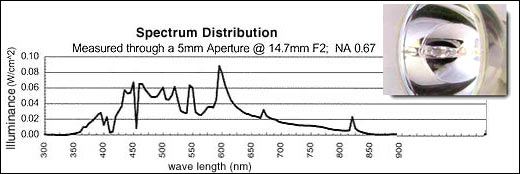

잘 조화된 스펙트럼 분포와 5460K의 자연광에 가까운 색온도로 보다 자연스럽고 선명한      확대 관찰이 가능해졌습니다. (태양광의 색온도는 Halogen Lamp의 색온도가 3000K라고      했을 때 5000K에서 6000K에 분포합니다).
     또한, 뛰어난 빛의 흐름의 안정성과 칼라 밸런스를 유지하고,
     조명의 색에 변화나 감소가 없이 빛의 초점을 조정할 수 있습니다.

95만 화소 CCD의 채용으로 초고해상도의 이미지 구현

KH-2700은 900,000 화소의 최고 해상도를 가지고 있는 CCD Camera를 채용함으로써, 보다 선명한 라이브 영상를 제공합니다. Hirox에서는 Still Image(정지된 캡쳐 영상)가 샘플에 대한 부분적인 정보밖에 제공하지 못해서 사용자에게 수동적 관찰환경밖에 제공하지 못하므로, 라이브 영상을 매우 중요하게 고려하고 있습니다.
선명한 라이브 영상은 사용자로 하여금 2차원 영상으로부터 3차원 정보를 얻어낼 수 있도록 하고, 이러한 능동적 관찰 로 주어진 샘플에 대한 보다 완벽한 정보를 얻을 수 있습니다. Hirox의 고화질 CCD Camera는 매우 선명하고 유연한 고화질의 영상을 제공합니다.

완벽한 측정과 비디오 영상 처리

Hirox의 다양한 기능을 가지면서 사용하기 쉽도록 제작된 측정 시스템은 사용자로 하여금
라이브 영상에 대하서 바로 거리, 면적, 각도, 반지름, 길이등의 측정을 할 수 있도록 합니다. 화면 분할 기능으로 한 모니터상에서 쉽게 두 이미지간을 동시에 비교할 수도 있습니다. 또한 비디오 신호 처리와 노이즈 제거 기능으로 이미지의 손실없이 밝기를 증가시킬 수도 있고, 노이즈와 다른 불안정한 신호를 억제시킬 수 있습니다.

시스템은 마우스 하나로 운용이 가능하기 때문에 누구나 쉽게 사용할 수 있습니다.

컴퓨터를 이용한 이미지 캡쳐, 측정 및 편집

   관찰 보고서 또한 KH-2700 Hi-Scope의 Main Unit의 PC와의 호환성으로 이미지의 캡쳐,
   측정, 편집기능을 사용하여 쉽게 작성할 수 있습니다.
   라이브 영상에서 측정된 이미지 자체를 저장할 수도 있고, 사용자의 분석 소프트웨어를
   이용하여 분석할 수도 있습니다.
   관찰중에 또한 KH-2700 Main Unit의 버튼 하나로 Floppy Disk에 이미지를 바로 저장할
   수도 있고, 비디오 출력을 PC의 Frame Grabber로 연결해서 바로 컴퓨터에 저장할 수도 있다.
   물론 여러가지 이미지 분석 소프트웨어(Image-Pro Plus등)와 연결하여 사용할 수도 있다.

확장된 기능과 휴대성을 겸비한 "Extension Center"

   KH-2700 Main Unit와 분리가능한 "Extension Center"를 이용해서 다양한 주변장치를
   시스템과 연결할 수 있습니다.
   Battery Pack을 이용해서 시스템을 현장으로 이동, 이미지 캡쳐 및 저장할 수 있고,    Extension Center를 다시 연결해서 저장된 이미지의 외부 모니터, 프린터, PC로의 전송 가능.
   Extension Center는 3가지 운영방식으로 쉽게 전환할 수 있도록 되어있습니다.
   - 라이브 영상에서의 측정 기능, 저장된 이미지에서의 측정 기능, PC의 Frame Grabber로의
   화상 전송 기능등... 사용하는 운영모드는 Main Unit의 LED에 표시됩니다.

고화질의 디지털 및 아나로그 이미지의 생성

   오늘날 디지털 기술이 폭넓게 발전을 거듭하고 있는 동안, 아나로그 기술 역시 다양한
   분야에서 새롭게 시도되고 있습니다. 최상의 기술은 렌즈와 비디오 신호와 같은 아나로그
   기술과 CCD Camera와 같은 발달된 디지털 기술을 함께 고려하는 것입니다.
   Hi-Scope의 KH-2700은 이런한 두 최고의 기술의 완벽한 조화로 최고의 성능을 발휘합니다.

< Specification >

Camera	Photographing device	1/2"Interline TransferCCD RGB True Color Filter
	Number of Pixels	Effective piel: 984×850 Total Number of Pixels: Approx.900,000
	Imaging Method	Frame Storage
	Synchroniztion Method	Internal Synch/External Synch(VBS)option
	Resolution	Horizontal ; >560 TV Lines (ctr.),V:400 TV Lines(ctr.)
	S/N Ratio	>5dB
	Video Output	VBS,Y/C,RGB,SYNC
	Video level	AGC/ELC Full Auto/Manual Adjustment
	Photometry	Peak and Average
	Electoronic shtter	AUTO,OFF.1/100,1/250,1/500,1/1000,1/2000,1/4000,1/8000
	Color ber	Full Field Color Bar
Measurement	Control Element	Mouse: D-sub9pin 8bit
Measurement	Type of Measurement	Any Point-to-Point, Area, Angle, Radius
Screen Memory	Split-Screen	Upper and Lower- Left and Right Split-Screens
	Storage	×1.5,×2,×2.5,×3,×4
	Integrate	1/2,1/4,1/8,1/16,1/32
Image Storage	Storage Medium	3.5" Floppy Disk(2HD)
	Storage Format	MS-DOS 512bite×18sector, 1.4MB
	Image Compression	JPEG Format,Non-Compression Mode 1images(BMP Format)
	Number of Stored Images	Standard Mode: 30 to 40images, Fine Mode: 15 to 20 images
	Image Size	640×480(VGA)
Playback	Index Picture Playback	6 Images
Playback	Functions	Slide Show, Protect, Delete, Disk Format
Viewfinder	2.5inch TFT LCD	Total Number of Pixels: 84,000 dots
Light Souce	24W Metal Halide Lamp	Air Cooling System
Dimensions	Main Unit	300(W)×56.5(H)×310(D)mm (11.81×3.96×12.20 in)
Dimensions	Extention Center	300(W)×42(H)×310(D)mm (11.81×1.96×12.20 in)
Weight	Main Unit	5.3kg (11.7 lbs)
Weight	Extention Center	3.3kg (7.28 lbs)
Power Consumption	Main Unit	80W
Power Consumption	Extention Center	20W
Power	AC100V±10%×2	50/60Hz
